SYAGARD

業務用カーポート、簡易カート庫　シャガードシリーズ


シャガードは、主に企業や店舗、公共施設など、大規模な駐車場に設置されるカーポートです。一般住宅用のカーポートとは異なり、耐久性、耐風性、大規模なスペースに対応できる設計が特徴です。

シャガード（カーポート・カート庫・打球場・スタートテラス）シリーズ
名　称 ダガード（打球場 スタートテラス カーポート カート庫
寸法（幅×奥行×高さ) 延長×５４５０×４１５０ 任　意 延長×５４４７（６４４７）×２３００
柱・梁材 φ１６５．２×４．５（６．０）ｔ　溶融亜鉛鍍金（塗装仕様も出来ます）
屋根構造材 C１５０(C２５０)×５０（７５）×２０×３．２ｔ（電気鍍金）
屋根板材 ０．５ガルバリウム鋼板（素地）又はカラー鋼板　角波加工
基　礎　材 H２００×２００×８×１２－２５００～３０００L
雨樋（オプション） 横樋：オリジナル角型横樋（屋根材同材質）、縦樋：φ６４（エスロン）＆専用鉄パイプ（R部分）
車止め（オプション E２．３×３８０×４８７　溶融亜鉛鍍金
連結レイアウト 標準：横連結（任意）、縦連結対応可
耐　　風　　速 ４５ｍ／秒　（高風速使用制作可）
耐　　積　　雪 現地積雪対応・設計致します（建築確認申請手続も可）
打席数・収容台数 ２打席／１スパン×ｎスパン 任　意 ３～５台×ｎスパン 任意（随時）設計
その他特注対応 敷地・建物・環境・予算等に合わせてい設計・製造致します
参考図面(PDF)
参考図
参考図
参考図
参考図
※カート格納庫（側壁・シャッター・電動式対応）も制作いたします。ご相談ください。
※仕様は改良のため変更の可能性があります。


ゴルフ場の避雷小屋　ライガードシリーズ


ゴルフ場では、広大な屋外空間でプレーするため、雷雨に遭遇する可能性が非常に高いです。雷は、ゴルフクラブなどの金属製の物体を導体として、人体に直接打撃を与える危険性があり、非常に危険です。ライガードは、ゴルフ場で雷が発生した際に、プレーヤーが安全に避難できるよう設置された小屋のことです。小屋の構造は、落雷の電流を安全に大地に逃がすように設計されており、内部に避難することで、落雷の危険から身を守ることができます。

ライガードはゴルフ場の景観に調和するよう、自然素材や落ち着いたデザインが採用されています。

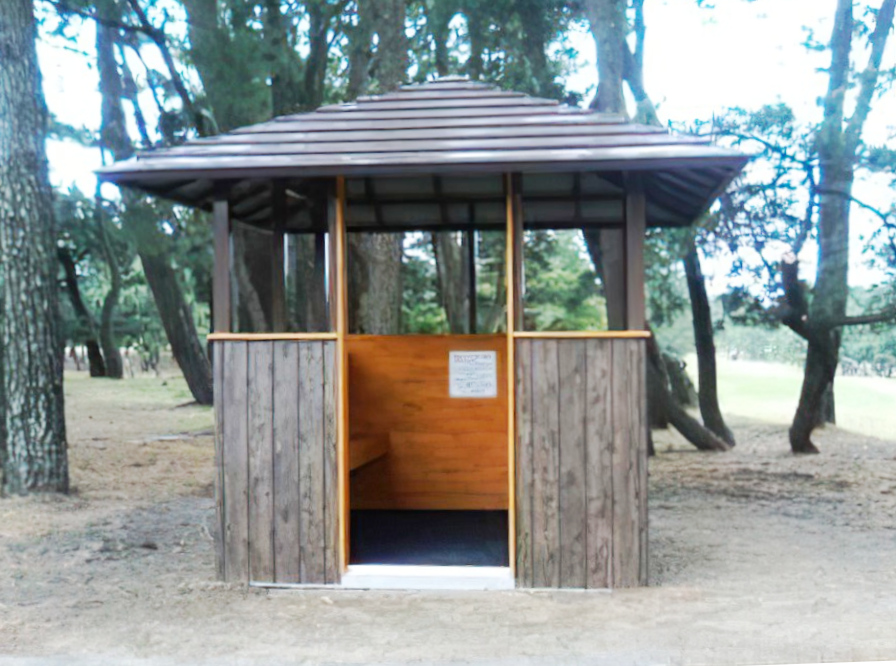

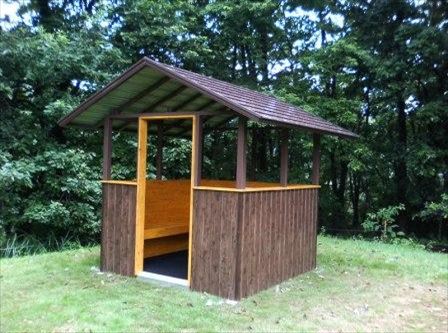

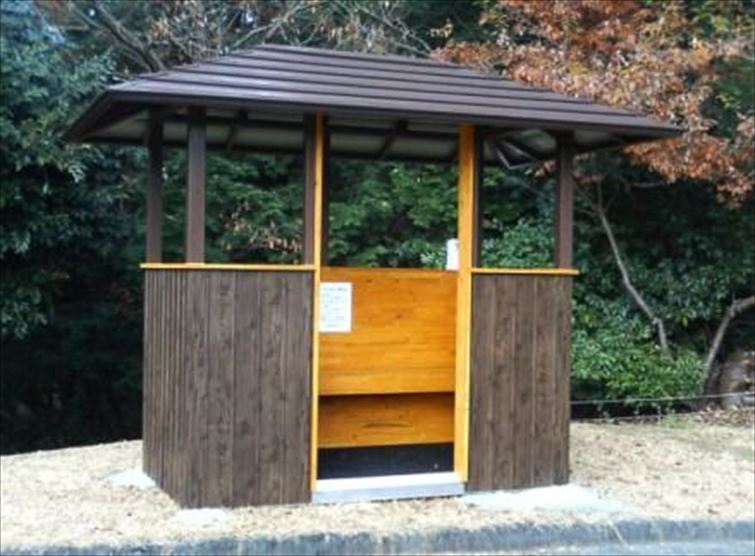

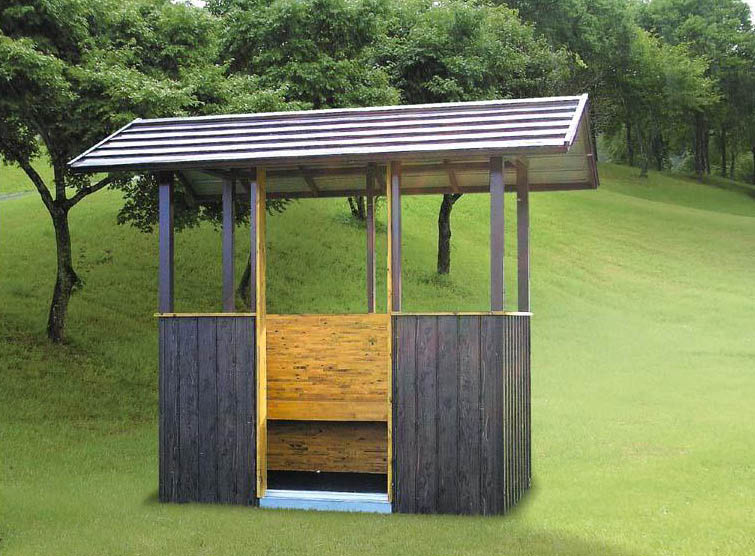

ライガード（避雷小屋）シリーズ
名　称 共通仕様 ライガード（中型）M-2020B 新製品（中型)M-2020E ライガード（小型）S-2010B 新製品（小型)M-2020E
エコノミー(切葦屋根)型 エコノミー(切葦屋根)型
柱　材 角鋼管吹付塗装（茶） ７５×７５×２．３ｔ
壁構造材 〃 ７５×７５×２．３ｔ
屋根構造材 〃 ５０×５０×１．６ｔ・５０×２５×１．６ｔ
屋根板材 ０．５ｔ　カラー（茶）鋼板　段葦工法
床構造材 角鋼管溶融亜鉛鍍金 ７５×７５×（４５）×２．３ｔ
床　材 ポリプロピレン ｔ＝５０　透水用穴あき樹脂板
床マット 透水性ゴムチップマット １０．０ｔ　　ゴムチップ　床全面
ベンチ パイン集製材 ２０００×２５０×５００×２６
〃 座席数（最大収容数） ８人（１６人） ４人（８人）
内　装 ２６ｔ　パイン集製材 腰壁全面
外　装 ０．４ｔ　木目プリント鋼板 窓下全面
接地（アース）棒 ＳＵＳ３０４ ４本（NHオリジナル特殊加工）
基礎固定 異形鋼アンカー φ２６×９００L×４本（溶融亜鉛鍍金）
重　量 約８００Kg 約７５０Kg 約４００Kg 約３５０Kg
参考図面(PDF)
参考図
参考図
参考図
参考図
その他 基礎⇔建物　ボルト融合式（リース時対応）
リース対応 可 （簡易建物扱い　７年）
保証等 PL保険制度加入　限度額３億円／１事故（自己負担額３万円）

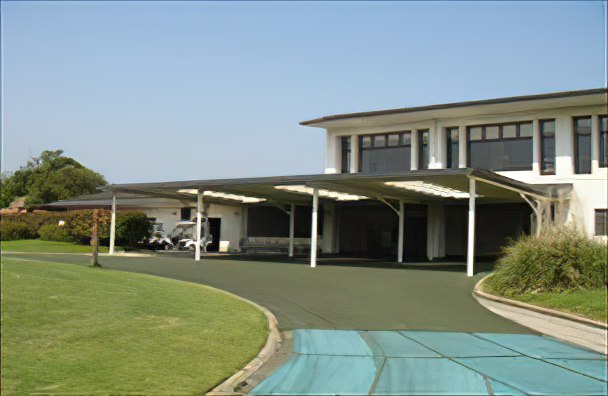

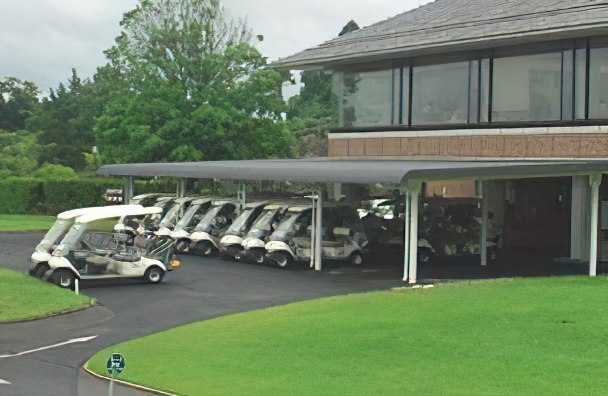

スタートテラス（マスター室前増設ひさし）


夏の強い日差しを遮り、快適な空間を確保できます。雨風からテラスを保護し、耐久性を高めます。建物やテラスの形状、周囲の環境、ご希望のデザインなど、様々な要素を考慮して設計します。

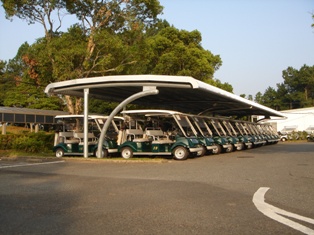

シャガード（カーポート・カート庫）シリーズ


シャガードシリーズは屋根のみの簡易カート庫はもとより、側壁、シャッター付き、バッテリー車用充電回路も設置することができます。ゴルフカートを1台ずつ、または数台まとめて収納できるスペースを確保できゴルフ場の敷地がよりすっきりとした印象になり、景観の向上にもつながります。ゴルフカートの出入りがスムーズに行えるよう、動線を確保でき、これにより、スタッフの作業効率が向上し、顧客へのサービスの質も向上します。
